Industrielle Bluetooth-Temperatursensoren
Möchten Sie industrielle Bluetooth-Temperatursensoren in Ihre IoT-Lösung integrieren?
Welchen Bluetooth-Temperatursensor von ELA Innovation sollten Sie wählen?
Die Temperaturschreiber von ELA Innovation sind perfekt für den Einsatz in rauen Industrieumgebungen geeignet. Dank ihrer großen Messbereiche, ihrer industriellen Kalibrierung und ihrer verschiedenen Zertifizierungen können die Bluetooth-Temperatursensoren von ELA Innovation eine außergewöhnliche Messgenauigkeit von bis zu 0,5°C gewährleisten.
Art des Sensors
Temperaturbereich
Genauigkeit
Autonomie
Datalogger
Größe des Gehäuses
Wasserdichtheit
Zertifikate
Temperatur
-40°C bis +85°C
Bis zu ± 0,5°C
Bis 18 Jahre
Bis zu 4000 Werte
Ø 57 mm
IP68 – IP69K
EN12830, EN13486, CE, UK CA, FCC, ISED, RoHs
Temperatur des externen Sensors
-80°C bis +200°C
Bis zu ± 0,5°C
Bis zu 15 Jahren
Bis zu 4000 Werte
Ø 57 mm (1 m Sondenkabel)
Sonde IP68/ Gehäuse IP65
EN12830, CE/ UK CA, FCC, ISED, RoHs
Temperatur
-30°C bis +70°C
Bis zu ±1°C
Bis zu 5 Jahre
Bis zu 4000 Werte
Ø 36mm
IP68
CE, FCC, ISED,
RoHS
Temperatur & Luftfeuchtigkeit
-40°C bis +85°C
Bis zu ± 0,5°C
Bis zu 18 Jahre
Bis zu 4000 Werte
Ø 57m
IP65
CE, FCC, ISED,
RoHS
Art des Sensors
Temperaturbereich
Genauigkeit
Autonomie
Datalogger
Größe des Gehäuses
Wasserdichtheit
Zertifikate
Temperatur
-40°C bis +85°C
Bis zu ± 0,5°C
Bis 18 Jahre
Bis zu 4000 Werte
Ø 57 mm
IP68 – IP69K
EN12830, EN13486, CE, UK CA, FCC, ISED, RoHs
Art des Sensors
Temperaturbereich
Genauigkeit
Autonomie
Datalogger
Größe des Gehäuses
Wasserdichtheit
Zertifikate
Temperatur des externen Sensors
-80°C bis +200°C
Bis zu ± 0,5°C
Bis zu 15 Jahren
Bis zu 4000 Werte
Ø 57 mm (1 m Sondenkabel)
Sonde IP68/ Gehäuse IP65
EN12830, CE/ UK CA, FCC, ISED, RoHs
Art des Sensors
Temperaturbereich
Genauigkeit
Autonomie
Datalogger
Größe des Gehäuses
Wasserdichtheit
Zertifikate
Temperatur
-30°C bis +70°C
Bis zu ±1°C
Bis zu 5 Jahre
Bis zu 4000 Werte
Ø 36mm
IP68
CE, FCC, ISED,
RoHS
Art des Sensors
Temperaturbereich
Genauigkeit
Autonomie
Datalogger
Größe des Gehäuses
Wasserdichtheit
Zertifikate
Temperatur & Luftfeuchtigkeit
-40°C bis +85°C
Bis zu ± 0,5°C
Bis zu 18 Jahre
Bis zu 4000 Werte
Ø 57m
IP65
CE, FCC, ISED,
RoHS
Die Kühllogistik ist ein sehr dynamischer und stark regulierter globaler Markt, der bis 2028 ein Volumen von über 600 Mrd. USD erreichen soll (laut einer Studie des amerikanischen Beratungsunternehmens Grand View Research). Die Sicherstellung einer guten Rückverfolgbarkeit der Kühlkette ist eine große Herausforderung für Industrieunternehmen.
Aus Gründen der öffentlichen Gesundheit oder aus wirtschaftlichen Gründen müssen Unternehmen den Transport und die Lagerung ihrer Waren sichern.
In der Lebensmittelindustrie, im medizinischen Bereich und in der Pharmaindustrie verursacht das schlechte Management der Kühlkette jedes Jahr Verluste in Höhe von mehreren Milliarden Dollar.
Um die Sicherheit der Waren zu gewährleisten, rüsten sich die Transport- und Logistikunternehmen mit Temperaturüberwachungslösungen aus. Um diese Anforderungen zuverlässig zu erfüllen, empfehlen wir unsere industriellen Bluetooth-Temperatursensoren.
Unsere IoT-Experten unterstützen Sie bei der Auswahl der richtigen Produkte für Ihre Lösung.
Wie kann ich unsere Bluetooth-Temperatursensoren teilweise in den Datenlogger laden?
Müssen Sie Ihre Temperatursensoren kalibrieren lassen?
ELA Innovation bietet Kalibrierungsservice für Temperatursensoren an
Was ist ein industrieller Bluetooth Temperatursensor?
Ein industrieller Bluetooth Temperatursensor ist ein Messgerät, das die Temperatur einer Umgebung durch die Umwandlung eines Temperaturwertes in ein lesbares elektrisches Signal anzeigt. Auch als Temperaturschreiber bezeichnet, werden Temperatursensoren in vielen Bereichen eingesetzt, wie z.B. im Transport Die Temperatursensoren werden in vielen Bereichen eingesetzt, z.B. bei der Lagerung von temperaturempfindlichen Waren (Lebensmittel, Pharmazeutika usw.), in der Logistik und im Smart-Building.
Wie funktioniert ein industrieller Bluetooth-Temperatursensor?
Ausgestattet mit der Technologie Bluetooth Low EnergyDie industriellen Bluetooth-Temperatursensoren von ELA Innovation sind 100% autonom. Der Batteriebetrieb ermöglicht eine Fernüberwachung der Temperatur über die Bluetooth-Konnektivität.
Dieses offene Protokoll, das in alle Smartphones und Tablets integriert ist, ermöglicht es, sehr schnell historische Daten (Datenlogger) zu sammeln, die von den Sensoren aufgezeichnet werden, und diese in Echtzeit in einer Geschäftsanwendung zu visualisieren. Diese Art von drahtlosen Sensoren ist besonders geeignet für die Temperaturüberwachung im Transportwesen, in der Logistik oder im Smart-Building.

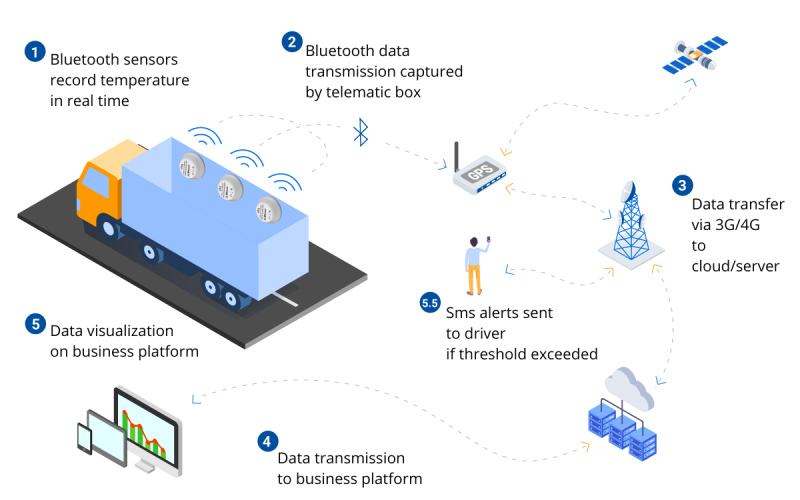

Funktionsschema der Temperatursensoren im Transportwesen
Im temperaturgeführten Transport
Der Transport ist oft das schwächste Glied in der Kühlkette. Der Transport unter kontrollierter Temperatur ist in der Tat ein Problem. eine Quelle von gesundheitlichen und wirtschaftlichen Risiken. Die Transportbedingungen müssen daher genau überwacht werden.
Der Einsatz von vernetzten Sonden wird die Temperaturmessungen erleichtern und es den Transportunternehmen ermöglichen, den Transport von temperaturempfindlichen Waren zuverlässiger und sicherer zu gestalten.
Dazu befestigen Sie den Temperatursensor im Inneren des Kühlanhängers (1), der Kühlboxen oder der Kühlboxen, so dass er die Umgebungstemperatur messen kann.
Der Sensor kann bis zu 4000 Werte speichern und mit einem Zeitstempel versehen und wird in regelmäßigen Abständen senden, so dass er von der Telematikbox in der Fahrerkabine (2) erfasst wird.
Diese Multi-Konnektivitätsbox kann die Daten des Sensors über Bluetooth empfangen und sie über 3G/4G an die Cloud/den Server des Kunden übertragen. (3) Daten, die dann an die Geschäftsanwendung weitergeleitet werden.(4)
Die Geschäftsanwendung (PC & Handy) ermöglicht es, die Daten (5) in Form von Grafiken und Dashboards zu visualisieren . Temperaturschwellen können je nach Bedarf definiert werden, um den Fahrer des LKWs in Echtzeit zu warnen, wenn die Temperatur überschritten wird. (5.5)
In der Warenlagerung
Die Lagerung von temperaturempfindlichen Gütern, ob Lebensmittel oder Pharmazeutika, ist stark reguliert und erfordert daher besondere Aufmerksamkeit.
Ob in Kühlräumen oder Kühlschränken (Supermärkte, Apotheken usw.), die Temperaturkontrolle ist notwendig, um die Unversehrtheit der Produkte zu gewährleisten.
Um dies zu erreichen, muss jeder Lagerraum mit einem industriellen Temperatursensor ausgestattet sein, der die Temperatur der Lagerumgebung misst.(1) Da diese Sensoren einen sehr großen Messbereich haben, eignen sie sich hervorragend für die Lagerung von pharmazeutischen Produkten wie Impfstoffen, die extrem niedrige Lagertemperaturen von bis zu -80°C erfordern. In diesem Fall wird die Verwendung eines externen PT1000-Fühlers empfohlen.
Im Gegensatz zum Transport werden die Daten von einem industriellen Gateway oder Router mit Bluetooth-Verbindung zu Ethernet oder Mobilfunknetzen gesammelt (2). Die Temperaturmessungen werden dann in die Cloud/Server des Kunden hochgeladen.(3) Die Daten werden dann auf die Geschäftsplattform übertragen. (4)
Der Manager kann die historischen Daten in derGeschäftsanwendung in Form von Diagrammen und Dashboards einsehen. (5) Bei Überschreitung von Schwellenwerten können SMS-/E-Mail-Benachrichtigungen konfiguriert werden. (5.5)

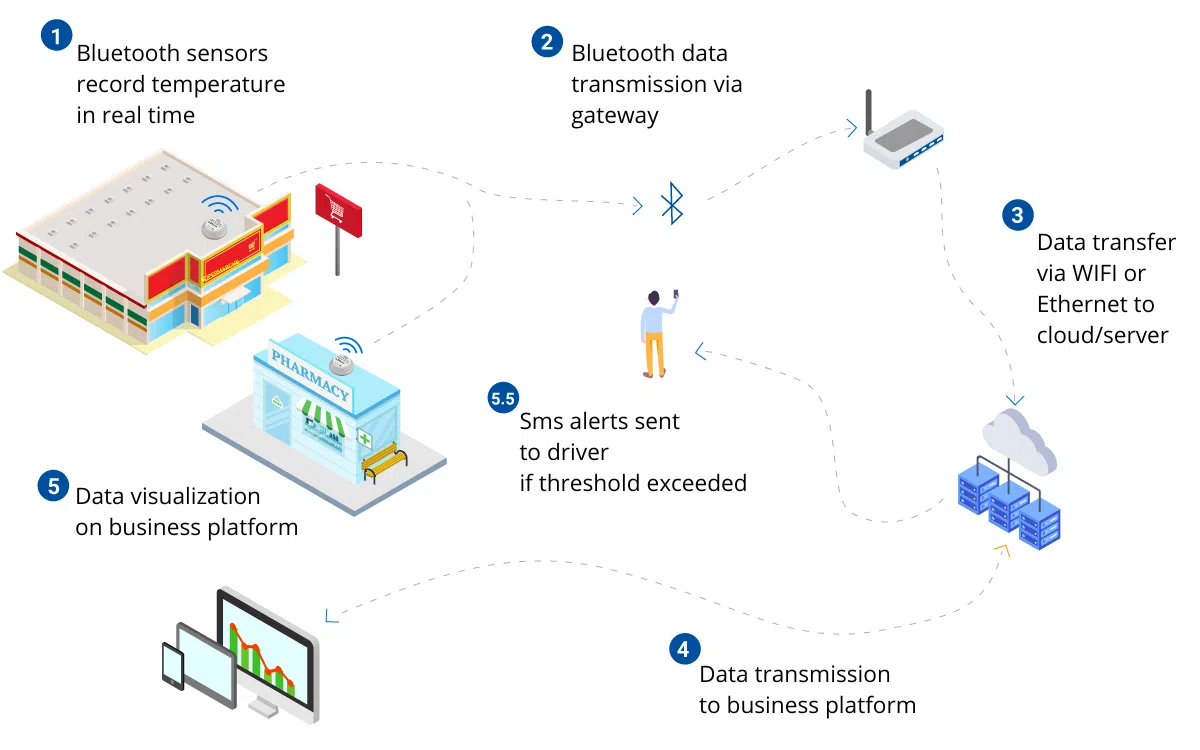

Blockschaltbild der Temperatursensoren in der Stkokage

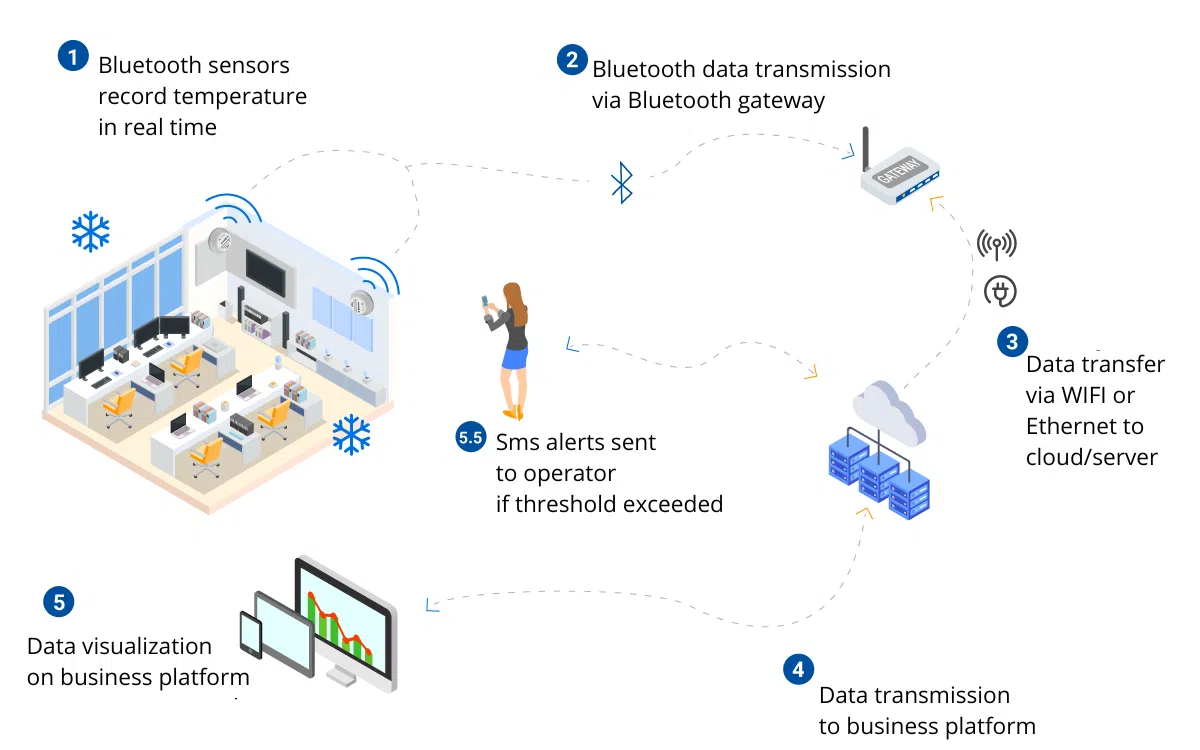

Funktionsschema der Temperatursensoren im Smart-Building
Im Smart-Building
In den letzten Jahren hat sich das Konzept des Smart-building (intelligentes Gebäude) immer weiter entwickelt. Dieses Konzept basiert unter anderem auf der Erfassung von Daten wie Temperatur, Luftfeuchtigkeit, Helligkeit und Luftqualität.
Der Einsatz von Bluetooth-Sensoren ermöglicht es,den Verbrauch zu optimieren, bei Anomalien zu warnen, Ablesungen und Rechnungen zu verwalten und denKomfort der Bewohner zugewährleisten.
Durch die Ausstattung von Gebäuden mit Bluetooth-Temperatursensoren (1) kann die Raumtemperatur gemessen und die Nutzung von Klimaanlagen oder Heizungen reguliert werden.
Da die Sonden autonom sind und über Bluetooth funktionieren, können sie aus der Ferne konfiguriert und aktualisiert werden. Die Datenerfassung erfordert keine Verbindung zum Stromnetz, was die Installation vereinfacht.
Die Temperaturwerte werden per Bluetooth (2) von den Loggern an ein industrielles Gateway oder einen Router mit Bluetooth-Konnektivität zu Ethernet oder Mobilfunknetzen übertragen . Das Gateway (oder der Router), das/der in der Nähe der Sensoren installiert ist, wird dann die Daten an den Server/die Cloud des Kunden weiterleiten. (3)
Die in der Cloud oder auf dem Client-Server gespeicherten Daten werden in eine Geschäftsanwendung (4) übertragen und können vom Gebäudemanager in Form von Grafiken und Dashboards eingesehen werden. (5) Bei Überschreitung von Schwellenwerten können SMS-/E-Mail-Benachrichtigungen konfiguriert werden . (5.5)
“Wir transportieren empfindliche und sehr teure medizinische Produkte. Die Datenrückmeldungen an die Road Link-Plattform durch die Temperatursensoren ermöglichen uns eine gute Kontrolle unserer Lieferungen.”
Welche Standards muss ein industrieller Temperatursensor erfüllen?
Der Transport und die Lagerung von temperaturempfindlichen Produkten unterliegen verschiedenen Vorschriften, die von Land zu Land unterschiedlich sein können. Die mit der Rückverfolgbarkeit der Kühlkette verbundenen Herausforderungen sind sehr hoch, sei es für die öffentliche Gesundheit oder für die Wirtschaft. In diesem Zusammenhang ist die Überwachung der Temperatur, bei der Lebensmittel aufbewahrt werden, ein Muss für alle Akteure in diesem Sektor. Es ist wichtig zu beachten, dass die verwendeten industriellen Temperatursensoren verschiedenen Normen unterliegen. Auf europäischer Ebene gibt es zwei Hauptnormen für Temperaturschreiber: EN12830 und EN13486.
Standard EN12830-2018
Die Norm EN12830 – 2018 gilt für Temperaturschreiber, die beim Transport und der Lagerung von temperaturempfindlichen Gütern eingesetzt werden. Der Zweck der Norm ist es, die technischen und funktionellen Eigenschaften festzulegen, die ein Temperaturschreiber haben muss, um sicherzustellen, dass die Temperaturen korrekt gehalten und aufgezeichnet werden.
Es liegt in der Verantwortung des Nutzers, die Konformität der verwendeten Sensoren sicherzustellen. Es ist wichtig zu beachten, dass in einigen Fällen die Verwendung von Sensoren, die dieser Norm entsprechen, vorgeschrieben ist, wie z.B. beim Transport und der Lagerung von tiefgefrorenen Lebensmitteln.
Standard EN13486
Die Norm EN13486 regelt die regelmäßige Überprüfung von Temperaturschreibern. Im Laufe der Zeit können industrielle Temperatursensoren, wie alle Messgeräte, driften und an Genauigkeit verlieren. Um die höchstmögliche Genauigkeit zu gewährleisten, müssen alle Sensoren regelmäßig überprüft werden.
Dies wird als Kalibrierung bezeichnet. Obwohl die Eichung in vielen Fällen nicht obligatorisch ist, hat die Verordnung (EG) Nr. …. Verordnung Nr. 37/2005 der Europäischen Kommission. vom 12. Januar 2005 schreibt eine regelmäßige Überprüfung für den Transport und die Lagerung von tiefgefrorenen Lebensmitteln vor.
Lesen Sie mehr über die Kalibrierung von industriellen Bluetooth-Sensoren
Die Kalibrierung von Temperatursensoren stellt deren Messgenauigkeit und damit die Unversehrtheit der transportierten oder gelagerten Waren sicher. Dieses Verfahren ist gesetzlich geregelt und muss unter bestimmten Bedingungen durchgeführt werden.
Wie kalibriert man einen industriellen Temperatursensor?
Die Kalibrierung eines industriellen Bluetooth Temperatursensors kann durch ein Metrologie-Labor oder durch den Hersteller des Sensors in der Fabrik durchgeführt werden. Dieser Vorgang wird mit Hilfe von Messstandards durchgeführt, die von einer Zertifizierungsstelle wie COFRAC akkreditiert sind.
Die Daten des zu prüfenden Sensors werdenmit den Daten des Referenzstandards verglichen, der unter den gleichen Temperaturbedingungen gehalten wird. Wenn die Daten zwischen dem Sensor und dem Standard abweichen, muss der Sensor kalibriert werden.
Bei der Kalibrierung können mehrere Messpunkte analysiert werden, falls ein Sensor bei unterschiedlichen Temperaturen verwendet wird.
Wie oft muss ein industrieller Temperatursensor kalibriert werden?
Abhängig von den Anforderungen an die Genauigkeit und der Art der gelagerten und/oder transportierten Waren muss der Nutzer sicherstellen, dass seine Temperatursensoren richtig kalibriert sind.
Die Häufigkeit der Kalibrierung wird vom Nutzer bestimmt. Es ist jedoch gut, sich auf die Empfehlungen des Herstellers des Sensors zu beziehen. Im Allgemeinen wird empfohlen, die Sensoren alle 2 Jahre zu kalibrieren, je nach Nutzung auch jährlich.
COFRAC akkreditierte oder COFRAC angeschlossene Kalibrierung?
Die akkreditierte Kalibrierung wird von einem Metrologielabor durchgeführt, das von der COFRAC nach ISO 17025 zertifiziert wurde. Die Kontrolle kann als Einzel- oder Mehrpunktkontrolle durchgeführt werden und die Werte der Temperaturpunkte können bei der Bestellung festgelegt werden. Am Ende des Verfahrens wird für jeden Sensor ein Bericht erstellt. Dieser Bericht, der auch als “Kalibrierungszertifikat” bezeichnet wird, ist international gültig.
Die Kalibrierung mit COFRAC-Anschluss kann im Werk gemäß der Norm EN13486 und unter Verwendung von COFRAC-akkreditierten Messstandards durchgeführt werden. Auch bei dieser Art der Kalibrierung kann es sich um eine Einpunkt- oder Mehrpunktkalibrierung handeln. Im Gegensatz zur COFRAC-akkreditierten Kalibrierung wird nur ein Bericht für die gesamte Charge von Sensoren erstellt.
Welche internationale Gültigkeit hat das COFRAC-Kalibrierungszertifikat?
Wenn die Kalibrierung COFRAC-akkreditiert ist, wird für jeden Sensor ein Kalibrierungszertifikat von dem ISO 17025-zertifizierten Labor ausgestellt, das die Überprüfung durchgeführt hat.
Um den internationalen Handel zu fördern, haben sich die wichtigsten Zertifizierungsstellen wie COFRAC in Frankreich, DAKKS in Deutschland und A2LA in den USA zu einer internationalen Organisation namens ILAC (International Laboratory Accreditation Cooperation) zusammengeschlossen.
Diese Organisation hat ein internationales Abkommen über die gegenseitige Anerkennung der Norm ISO/IEC 17025, das MRA (Mutual Recognition Arrangement), ins Leben gerufen.
Die ILAC MRA, verleiht daher Kalibrierungszertifikaten, die von einem nach ISO 17025 akkreditierten Metrologielabor durchgeführt und ausgestellt wurden, internationale Gültigkeit.
Wie werden die drahtlosen Temperatursensoren von ELA Innovation installiert?
Dank des von ELA Innovation entwickelten Zubehörs ist die Installation und der Betrieb der Sensoren sehr einfach und schnell. Die verschiedenen Befestigungssysteme sind für den industriellen Gebrauch sicher, ohne dass sich der Sender lösen kann.
Für Produkte im PUCK- und COIN-Format gibt es mehrfach befestigte Halterungen, die jeweils als “PUCK” oder “COIN” bezeichnet werden. PUCK Holder Sticker und COIN Holder Sticker.
Dieses Zubehör besteht aus einem Beacon-Halter, einem doppelseitigen Hochleistungsklebeband, einem Locker und einer Sicherheitsschraube mit TORX-Schlüssel. Mit dem Locker und der Schraube können Sie den Beacon in seinem Halter sichern. Dies ist besonders geeignet für Anwendungen, bei denen Stöße oder Vibrationen auftreten können.
Dank des Multi-Befestigungssystems können die PUCK und COIN auf drei verschiedene Arten auf zahlreichen Materialien (Beton, Holz, Kunststoff, Metall usw.) angebracht werden:
- Geklebt mit doppelseitigem Klebeband
- Mit 2 Schrauben verschraubt
- Mit Nylon-Kabelbinder befestigt
